HD系列羅茨真空泵是利用一對在相對密閉的泵腔中作等速反向旋轉的、相互間保持相對恒定間隙的“8”字行轉子所產生的吸氣和排氣作用，達到抽除固定容器中氣體的目的。
產品簡介
HD系列羅茨真空泵是利用一對在相對密閉的泵腔中作等速反向旋轉的、相互間保持相對恒定間隙的“8”字行轉子所產生的吸氣和排氣作用，達到抽除固定容器中氣體的目的。
HD系列羅茨真空泵在泵的冷卻方面作了大的改進，在國際上首次采用了端蓋直接水冷技術，從內部直接冷卻軸承、轉子、泵體、端蓋及油箱，將壓縮功產生的熱量通過冷卻水帶走，從而降低洲曾、轉子、泵體、端蓋及油箱溫度；在泵的外表面增加了大量的風冷翹片，可以確保在較好的抽氣工況下不通水冷泵照樣能正常運轉。
為了防止在進出口形成高壓差時泵產生過載現象，泵的進出氣口間裝有一個能夠根據設定壓差自行開閉的過載保護閥，以達到防止泵過載和保護電機的目的。

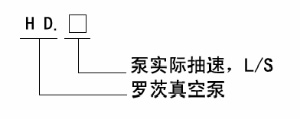

型號說明
型號標注示例：
抽速為600L/S的羅茨真空泵，標示為HD.600
技術參數
|
型號/名稱 |
HD.30 |
HD.70 |
HD.150 |
HD.300 |
HD.600 |
HD.900 |
|
|
抽氣速率(L/S) |
30 |
70 |
150 |
300 |
600 |
900 |
|
|
極限壓力#≤(Pa) |
6*10-2 |
6*10-2 |
6*10-2 |
6*10-2 |
6*10-2 |
6*10-2 |
|
|
功率(KW) |
0.75 |
1.1 |
2.2 |
3 |
5.5 |
7.5 |
|
|
轉速 |
1500 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
|
口徑 |
進口 |
80 |
80 |
100 |
160 |
200 |
250 |
|
出口 |
50 |
50 |
80 |
100 |
160 |
200 |
|
續上表
|
型號/名稱 |
HD.1200 |
HD.1800 |
HD.2500 |
HD.3300 |
HD.4000 |
HD.5000 |
|
|
抽氣速率(L/S) |
1200 |
1800 |
2500 |
3300 |
4000 |
5000 |
|
|
極限壓力#≤(Pa) |
6*10-2 |
6*10-2 |
6*10-2 |
6*10-2 |
6*10-2 |
6*10-2 |
|
|
功率(KW) |
7.5 |
11（15） |
18.5 |
18.5 |
22 |
37 |
|
|
轉速 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
|
口徑 |
進口 |
250 |
250 |
250 |
320 |
320 |
400 |
|
出口 |
200 |
200 |
200 |
250 |
250 |
320 |
|

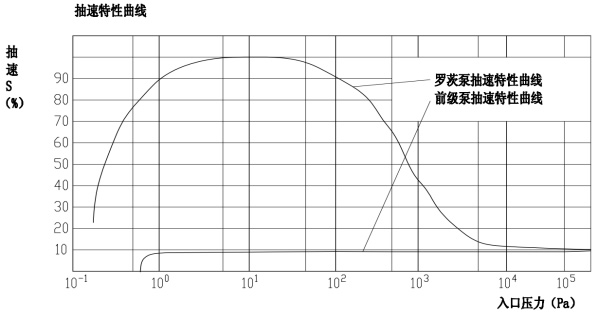

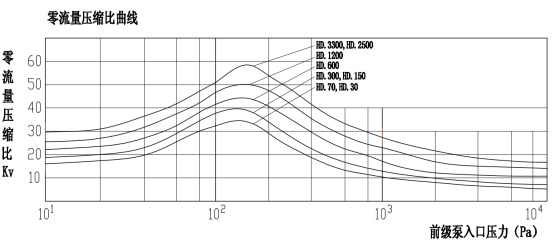

性能曲線
安裝尺寸
